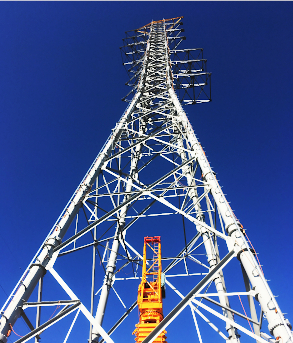

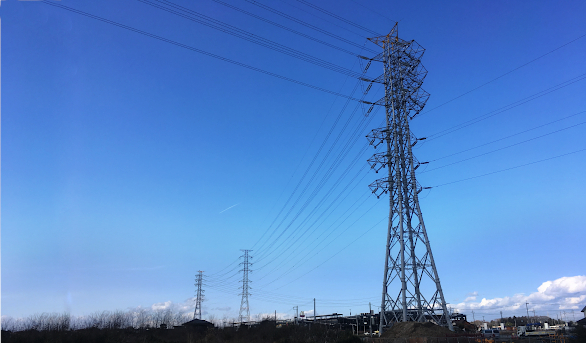

送電鉄塔 "ＫＰ真岡線"
建物概要
| 発注者 | 東京電力パワーグリッド株式会社 |
|---|---|
| 鉄骨制作 | 株式会社巴コーポレーション |
| 対象鉄塔 | No.25、No.27：4PDR型 |
| 構造・形式 | PL鉄塔（主柱材:鋼管 腹材:山形鋼） 上回線:DRタイプ（3方向腕金） |
| 電圧 | 154kV |
| 回線数 | 4cct |
| 電線 | 上回線:TACSR/AC810mm2×2導体 下回線:ACSR/AC330mm2×2導体 |
| 最大使用張力 | 上回線:Tmax=49,000N 下回線:Tmax=35,300N |
| 塔高 | No.25:80.3m No.27:65.3m |
| 重量 | No.25:161ton No.27:130ton |
